Laboratoriumzakcelmachine voor het maken van onderzoeksapparatuur voor lithium-ionbatterijen

Werkingsprincipe van een lithium-ionbatterijcel (machine voor het maken van zakcellen voor onderzoeksapparatuur met lithiumionbatterijen)

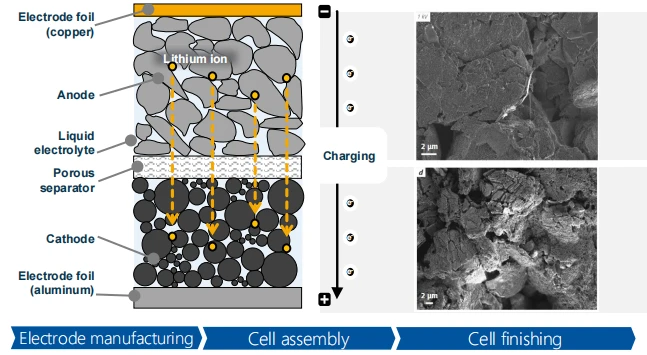

Operating Principle of a lithium-ion battery cell

● De productie van de lithium-ionbatterijcel omvat de drie belangrijkste processtappen: de productie van elektroden, de celassemblage en de celafwerking.

● De processtappen voor de productie van elektroden en de celafwerking zijn grotendeelsonafhankelijk van het celtype, terwijl celassemblage onderscheid maakt tussenzak- en cilindrische cellen, evenals prismatische cellen.

● Ongeacht het celtype bestaat elke lithium-ioncel uit de kleinste eenheidvan twee elektroden en de separator die de elektroden scheidtelkaar. Daartussen bevindt zich de ionengeleidende elektrolyt.

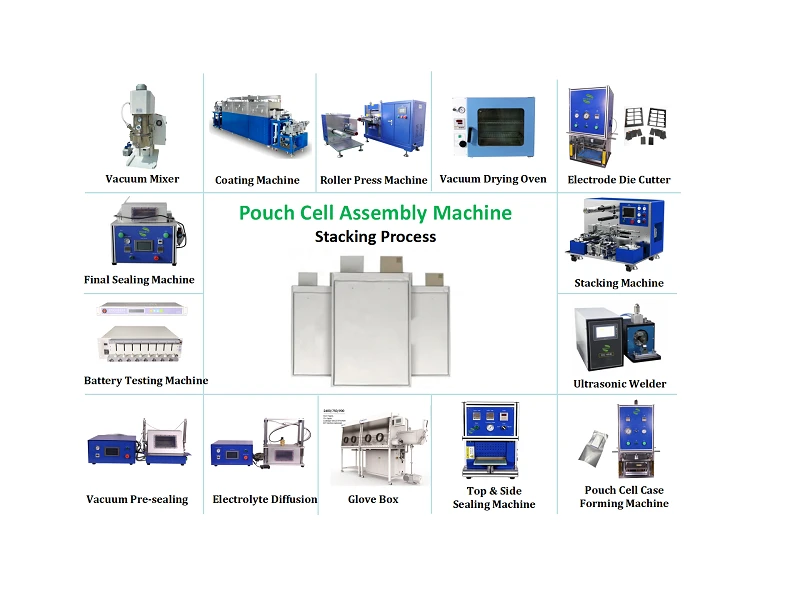

MRBEST biedt de volledige set productieapparatuur voor polymeerzakjescellen, van mengapparatuur tot de laatste testapparatuur, waaronder de kogelmolen, planetaire vacuümmixer, batterijcoatingmachine, batterijrolpersmachine (kalandermachine), elektrode-stansmachine, batterijstapelmachine, ultrasoon Puntlasapparaat, zakjescelbehuizing / bekervormmachine, boven- en zijkant heatsealer, elektrolytverspreidingskamer en vulmiddel, zakjescel-voorafdichtingsmachine, secundaire vacuüm-heatsealer, randsnijmachine, randvouwmachine, randhottingmachine, laatste batterijtestmachine.

Hoe u een zakcel maakt

Stap 1: Voorbereiding van het elektrodeblad

Gebruik een oven om rauw te sinterenkathode actief materiaalEnanode actief materiaal.

Gebruikfreesmachineom materialen tot kleinere deeltjes te malen.

Meng actief, geleidend enbindmiddel materiaalin pasta onder vacuüm gebruikmixer.

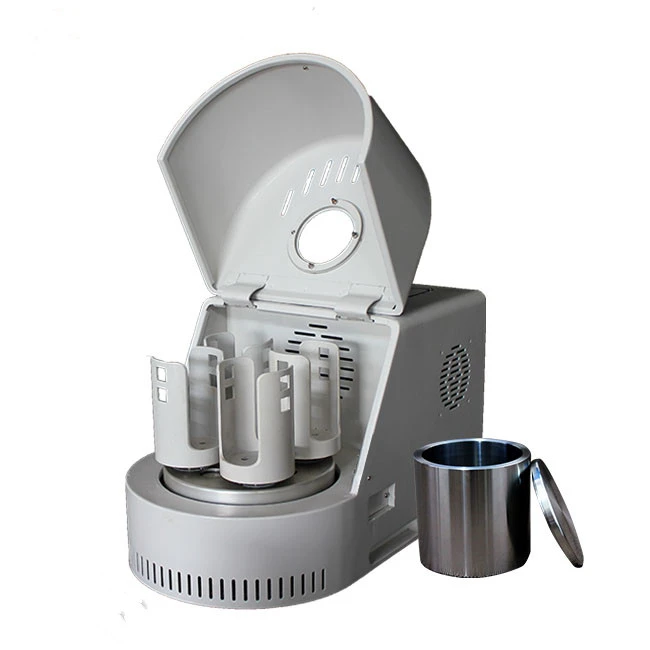

02-200l Bench-top Laboratory Ball Grinding Mill Compact Planetary Ball Mill

Planetaire kogelmolen

Planetaire vacuümmixer 150-500ml

Vacuümmengmachine 1-2L

2L Planetary Vacuum Mixer For Supercapacitor Slurry Mixing

Drijfmestmengmachine voor elektrodevoorbereiding 2-10L

Gebruik eencoaterom pasta op de huidige collector aan te brengen om te creërenelektrode.

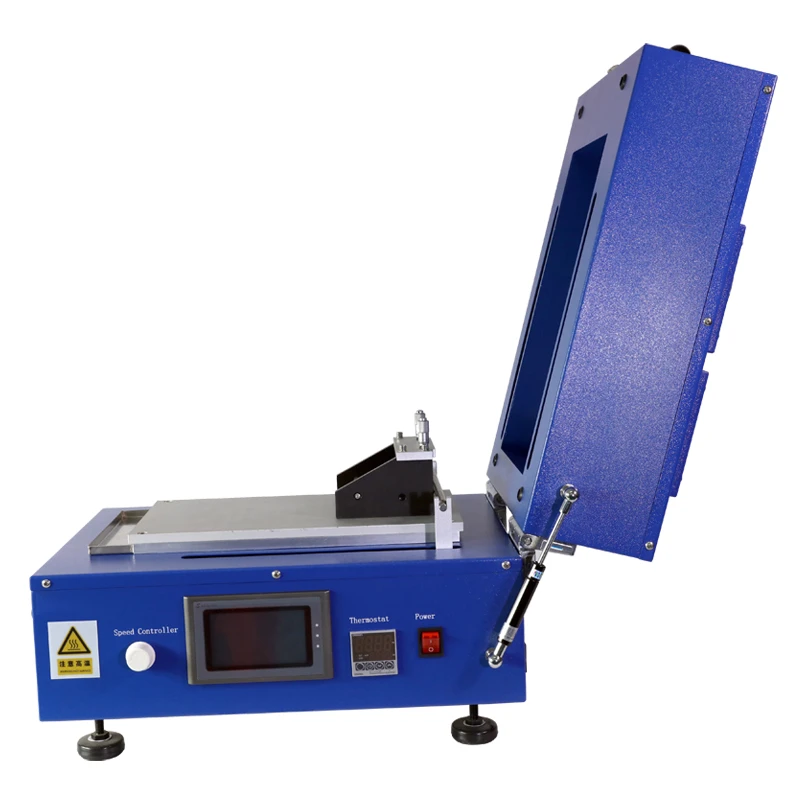

Lithium Ion Battery Electrode Lab Coater Battery Coating Machine

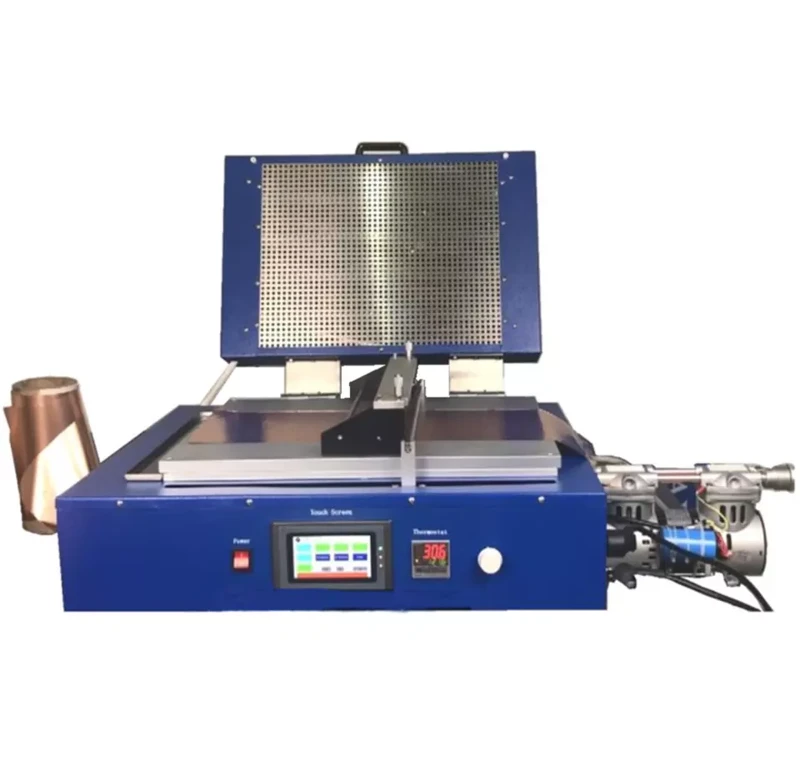

Automatische filmcoatingmachine met droger

Automatische zakbatterijfilmcoatingmachine met warmtedroogfunctie

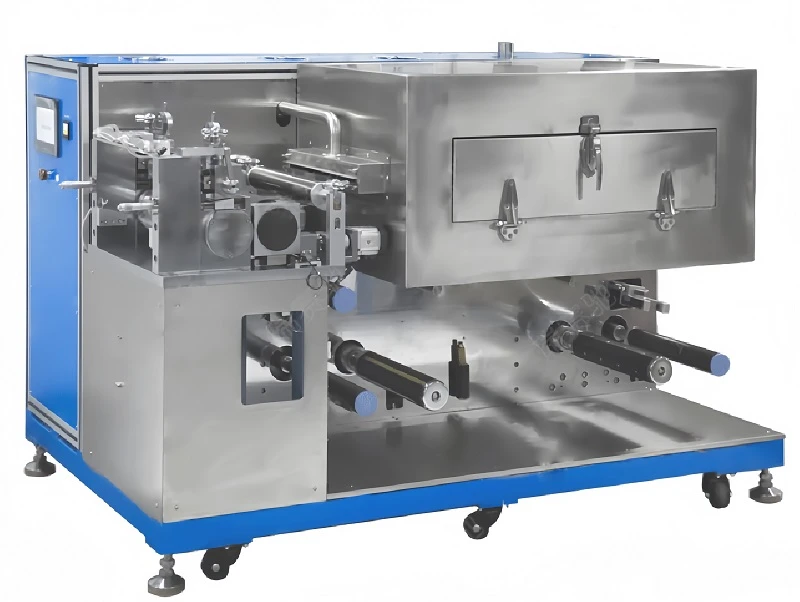

Lithium Battery Equipment Automatic Lithium Battery Electrode Slurry Roller Coating Machine Coater With Drying Oven

Transfercoatingmachine met droogoven van 1 meter

Continue coating en intermitterende coating

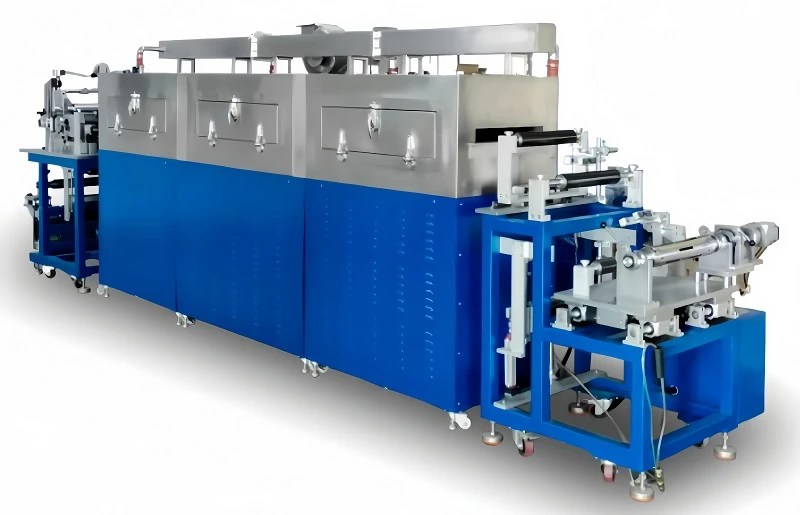

Electrode Preparation Transfer Film Coating Machine Roll to Roll Coating Machine Battery Film Coater for Battery production Line

Roll-to-roll batterijcoatingmachine met droogoven van 3 meter

Nauwkeurigheid/homogeniteit van de laagdikte

Gebruik eenverwarmingom de nieuw gemaakte elektroden te drogen.

Vacuüm droogoven

Gebruik derollende pers (kalender)om de elektrode tot de gewenste dikte te rollen.

Handmatige rollende persmachine

Warmwalsen persmachine

(Kalandermachine)

Drukgestuurde walspersmachine met op- en afwikkelsysteem

Stap 2: Li-ion-zakjescelassemblage

Gebruik van de stapelmethode

GebruikElektrode mal snijmachineom de elektrode uit te snijden met lood.

Desktop Laboratory Manual Die Cutters For Pouch Cell Assembly With Factory Low Price

Pneumatische Pole-stukelektrode-stansmachine voor zakbatterij

Lithiumbatterij-stansmachine voor het ponsen van zakcelelektroden

GebruikStapelmachineom lagen in de volgende volgorde te stapelen:Anode>Scheidingsteken>Kathode>Scheidingsteken

MRBEST Semi-automatic Stacking Machine Pouch Cell Equipment For Lithium Battery Electrode

pHandmatige stapelmachine voor het stapelen van zakcelelektroden

Semi-automatische batterij-elektrode-stapelmachine voor Pouch Cell Lab-onderzoek

pSemi-automatische batterijstapelmachine voor zakcel/prismatische cel

Lasstroomcollector en lip samen met behulp vanUltrasone lasmachine.

Desk-Top 800W-6000W Tab-puntlasmachine Ultrasone metalen puntlasmachine met digitale touchscreen-controller

Table Single Point Pneumatic Welding Machine for 18650 Cylinder Cell Welder

Cilinder negatieve puntlasmachine

Gebruik eenKortsluitdetectorom de integriteit van de cel te testen.

Droog de cel met behulp van eenvacuüm oven.

Laboratory Vacuum Oven

Stap 3: Vorming en afdichting van de batterijbehuizing

GebruikBekervormmachineom de beker en de gasontvanger op een aluminium lamineerplaat te ponsen en de cel in de beker te plaatsen.

Pouch Cell Assembly Lab Semi-auto Polymer Pouch Cell Case Forming Machine for Battery Research — Semi-automatische aluminium plastic film die machine vormt Aluminium gelamineerde film die machine vormt voor batterijlaboratoriumonderzoek

Na het dubbelvouwen de juiste zijden verzegelen met behulp van eenWarmteafdichting aan de boven- en zijkantmachine.

Polymer Pouch Battery Aluminum-laminated Case Edging Hot Sealing Machine for Lab Battery Research — Zakbatterij Top- en zijsluitmachine met verwarmingsfunctie

GebruikElektrolyt vulsysteemom elektrolyt in de vacuüm-/boldoos te vullen.

Electrolyte Vacuum Standing Box — Lithium-ionbatterij Elektrolyt Vacuümvloeistofinjectie en statische alles-in-één machine

Sluit de langere zijde (waar de gasontvanger zich bevindt) af met behulp van eenVacuüm sluitmachine.

GebruikBatterijanalysatorom de cel op te laden en te ontladen. Dit maakt batterijvorming mogelijk en stuurt overtollig gas naar de gasontvanger.

Gasontvanger afsluiten en gebruikenVacuüm sluitmachineom de afdichting op de snijkant onder het vacuüm/handschoenenkastje af te ronden.

Compacte batterij-vacuümverwarmende voorsluitmachine voor zakjescellen

Pouch Cell laatste sluitmachine

Stap 4: Batterijtesten

Test de prestaties van de nieuw gemaakte batterij met behulp van eenBatterijanalysator.

8 Channels Battery Testing Equipment 5V6A Pouch Cell Cylindrical Cell Battery Charge and Discharge Tester — 5V6A lithiumbatterijtester-analysator voor cilindercel en zakcel

Gebruik eenImpedantietesterom de interne weerstand van de batterij te meten.
